RD 314/2006 — Actualizado RD 732/2019 · CPR 305/2011/UE
Cumplimiento del CTE
en vidrio y cerramiento
El Código Técnico de la Edificación establece las exigencias básicas de calidad para todos los edificios. La revisión de 2019 (RD 732/2019) endureció los requisitos energéticos del DB-HE e introdujo el nuevo HE-0. GLASSCOR proporciona soluciones certificadas con DoP/marcado CE para cada documento básico que afecta al vidrio.
El Código Técnico de la Edificación
El CTE fue aprobado por el Real Decreto 314/2006 de 17 de marzo, entrando en vigor el 28 de marzo del 2006 para todas las obras de nueva construcción sin licencia solicitada, así como para obras de ampliación, modificación, reforma o rehabilitación en edificios existentes. Deroga las antiguas NBE (Normas Básicas para la Edificación) de 1979.
El CTE es el marco normativo por el que se regulan las exigencias básicas de calidad que deben cumplir los edificios, incluidas sus instalaciones, para satisfacer los requisitos básicos de seguridad y habitabilidad en el proyecto, la construcción, el mantenimiento y la conservación.
Parte 1 — Disposiciones generales
Artículos 1 a 15, que incluyen:
- Objeto
- Ámbito de aplicación
- Contenido del CTE
- Documentos Reconocidos del CTE
- Condiciones generales de cumplimiento
- Conformidad con productos (marcado CE)
- Condiciones del proyecto
- Condiciones en la ejecución de obras
- Control de recepción en obra
- Control de ejecución
- Condiciones del edificio
- Libro del Edificio
- Generalidades de exigencias básicas
- Exigencias básicas SE — Seguridad estructural
- Exigencias básicas SI — Seguridad en caso de incendio
- Exigencias básicas SU — Seguridad de utilización
- Exigencias básicas HS — Salubridad
- Exigencias básicas HR — Protección frente al ruido
- Exigencias básicas HE — Ahorro de energía
Parte 2 — Documentos Básicos (DB)
Los DB especifican los parámetros objetivos y procedimientos para cumplir las exigencias básicas:
Los DB marcados en azul son los que afectan directamente al vidrio y cerramiento.
Obligatoriedad (Art. 9.2)
Las exigencias básicas deben entenderse como prestaciones de carácter cualitativo que los edificios deben cumplir. Los niveles o valores límite establecidos en los DB serán de obligado cumplimiento cuando así lo establezcan expresamente los documentos correspondientes.
Soluciones GLASSCOR por Documento Básico
Guía rápida de qué productos GLASSCOR aplica a cada exigencia del CTE:
| Documento Básico | LAMICID laminado seg. |
SECURCID templado |
FIRESWISS cortafuegos |
ACUSTICID acústico |
CLIMAGLAS DV bajo-ε |
CONTRALUX control solar |
|---|---|---|---|---|---|---|
| DB-SI — Incendio | ● | · | ●●● | · | · | · |
| DB-SUA — Seg. uso e impacto | ●●● | ●●● | · | · | · | · |
| DB-HR — Ruido | ●●● | ● | · | ●●● | ●● | · |
| DB-HE — Ahorro de energía | · | · | · | · | ●●● | ●●● |
| DB-SE-AE — Acciones viento/nieve | ●● | ●● | · | · | · | · |
●●● aplicación principal · ●● aplicación directa · ● aplicación parcial · · no aplica
Principales cambios desde la aprobación del CTE (2006–2024)
El CTE ha experimentado tres revisiones sustanciales desde su publicación inicial. Los cambios más relevantes para el vidrio y cerramiento son:
| Año | Instrumento | Documento | Impacto en vidrio |
|---|---|---|---|
| 2006 | RD 314/2006 | CTE original | Primeras exigencias de U y factor solar; clasificación UNE-EN 12600 para impacto |
| 2007 | RD 1371/2007 | DB-HR | Protección frente al ruido — incorporado al CTE como documento básico |
| 2010 | RD 173/2010 | DB-SU → DB-SUA | Renombrado y ampliado con requisitos de accesibilidad (SUA) |
| 2013 | Orden FOM/1635/2013 | DB-HE | Revisión energética: U máx. de huecos más exigente; incorpora zona climática por altitud |
| 2019 | RD 732/2019 | CTE completo | Revisión integral: nuevo HE-0 (consumo energético), U límites más estrictos, factor solar revisado, incorporación del CPR (marcado CE obligatorio) |
| 2022 | Orden HAC/1326/2022 | DB-SI | Actualización de la clasificación de reacción al fuego y resistencia al fuego según normas EN armonizadas |
CTE 2019 — Lo más relevante para el vidrio
El RD 732/2019 endureció significativamente las exigencias del DB-HE: los nuevos límites de transmitancia U para huecos son más restrictivos en todas las zonas, se introduce el indicador HE-0 (consumo de energía primaria no renovable en kWh/m²·año) y se actualiza el cálculo del factor solar modificado FH. Adicionalmente, el marcado CE bajo el Reglamento de Productos de Construcción CPR 305/2011/UE pasa a ser obligatorio para todos los productos de vidrio, sustituyendo la Directiva 89/106/CEE anterior.
¿Qué DB del CTE te aplica?
Selecciona el tipo de edificio y el elemento acristalado para obtener los documentos básicos aplicables.
¿Qué tipo de edificio o reforma?
Documentación obligatoria — Marcado CE
El CTE en su artículo 5.2 establece que los productos de construcción que se incorporen con carácter permanente a los edificios, en función de su uso previsto, llevarán el marcado CE, de conformidad con la Directiva 89/106/CEE de productos de construcción.
El artículo 7.2.1 establece que los suministradores entregarán al constructor los documentos de identificación del producto exigidos por la normativa de obligado cumplimiento:
- a) Los documentos de origen, hoja de suministro y etiquetado.
- b) El certificado de garantía del fabricante, firmado por persona física.
- c) Los documentos de conformidad o autorizaciones administrativas exigidas reglamentariamente, incluida la documentación correspondiente al marcado CE de los productos de construcción cuando sea pertinente, según las Directivas Europeas que afecten a los productos suministrados.
El artículo 8.1.2 indica que se incluirá en el Libro del Edificio la documentación de los productos, equipos y sistemas incorporados a la obra.
Documentación GLASSCOR
GLASSCOR suministra con cada pedido la documentación técnica completa: hoja de suministro, certificado de conformidad, ficha técnica del producto y, en los casos que aplica, certificado de ensayo y Declaración de Prestaciones (DoP) con marcado CE, según las normas europeas UNE-EN 12150, UNE-EN 12600, UNE-EN 356, UNE-EN 1063, UNE-EN 13501-2, UNE-EN 1279, etc.
Declaración de Prestaciones (DoP) — Reglamento CPR 305/2011/UE
Desde la entrada en vigor del Reglamento (UE) n.º 305/2011 (Reglamento de Productos de Construcción, CPR), la Declaración de Prestaciones (DoP, del inglés Declaration of Performance) sustituye a la antigua declaración de conformidad CE. Todo producto de construcción cubierto por una norma armonizada europea debe llevar el marcado CE acompañado de su DoP.
La DoP indica las prestaciones del producto en relación con las características esenciales definidas en la norma armonizada aplicable. Para el vidrio, las normas armonizadas principales son:
| Norma armonizada | Producto | Características esenciales declaradas |
|---|---|---|
| UNE-EN 12150-1 | Vidrio templado de silicato sodocálcico | Resistencia mecánica, fragmentación, resistencia al impacto (EN 12600) |
| UNE-EN 14179-1 | Vidrio templado con tratamiento de calor (HST) | Resistencia mecánica, fragmentación (eliminación NiS) |
| UNE-EN ISO 12543 | Vidrio laminado y laminado de seguridad | Resistencia al impacto pendular (EN 12600), penetración (EN 356) |
| UNE-EN 1279-1 a 6 | Doble acristalamiento (unidades de vidrio aislante) | Transmitancia térmica (Ug), factor solar (g), permeabilidad al vapor, durabilidad |
| UNE-EN 13501-2 | Vidrio resistente al fuego | Resistencia al fuego (E, EI, EW, REI) con clasificación en minutos |
| UNE-EN 1096-1 | Vidrio con recubrimiento | Transmitancia luminosa, reflexión, durabilidad del recubrimiento |
| UNE-EN 1063 | Vidrio de seguridad — balístico | Clase de protección BR1–BR7, clasificación NS (no-spall) |
| UNE-EN 356 | Vidrio de seguridad — antiintrusión | Clase de resistencia P1A–P8B |
Normas UNE-EN de referencia por Documento Básico
Resumen de las normas técnicas europeas (UNE-EN) aplicables a cada DB del CTE que afectan al vidrio:
| DB del CTE | Normas UNE-EN aplicables | Parámetro clave |
|---|---|---|
| DB-SI — Incendio | EN 13501-2, EN 1364-1/2, EN 1634-1 | Clasificación E, EI, EW, REI (minutos) |
| DB-SUA — Impacto | EN 12600, EN 356, EN 1063 | Nivel de impacto 1/2/3; clase P1A–P8B; BR1–BR7 |
| DB-SUA — Suelos | EN 12633 | Rd (péndulo) — clases 1, 2, 3 |
| DB-HR — Ruido | EN ISO 10140, EN ISO 717-1 | Rw, Rw+C, Rw+Ctr (dB) |
| DB-HE — Energía | EN 673, EN 410, EN 1279 | Ug (W/m²K), g (factor solar), TL (%) |
| DB-SE-AE — Viento | EN 16612, EN 1288, EN 572 | Espesor mínimo, flecha L/200, tensión admisible |
DB-SI — Exigencias básicas de seguridad en caso de incendio
El objetivo consiste en reducir a límites aceptables el riesgo de que los usuarios de un edificio sufran daños derivados de un incendio de origen accidental, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento.
11.1 SI-1 — Propagación interior
Se limitará el riesgo de propagación del incendio por el interior del edificio, tanto al propio edificio como a otros colindantes. El vidrio y sus accesorios están afectados esencialmente en las puertas y mamparas divisorias: debe cumplir el conjunto que forme la puerta o mampara divisoria.
Solución GLASSCOR — FIRESWISS
GLASSCOR proporciona vidrios que cumplen este apartado según el uso del edificio:
11.2 SI-2 — Propagación exterior
Se limitará el riesgo de propagación del incendio por el exterior, tanto en el edificio considerado como a otros edificios. Aplica a los vidrios de fachada en edificios de altura elevada.
11.3 SI-3 — Evacuación de ocupantes
El edificio dispondrá de medios de evacuación adecuados. Las puertas situadas en recorridos de evacuación serán abatibles con eje de giro vertical y su sistema de cierre no actuará o consistirá en un dispositivo de fácil y rápida apertura desde el lado de donde provenga la evacuación.
Clasificación de resistencia al fuego del vidrio — UNE-EN 13501-2
Los vidrios resistentes al fuego se clasifican según UNE-EN 13501-2 (actualizada por Orden HAC/1326/2022). La clasificación se expresa con letras y tiempo en minutos:
| Símbolo | Prestación | Descripción | Aplicación típica |
|---|---|---|---|
| E | Estanqueidad al fuego | Impide el paso de llamas y gases calientes. No limita la transmisión de calor por radiación. | Parallamas — separación de zonas con bajo riesgo |
| EW | E + reducción de radiación | Estanqueidad al fuego con reducción de la radiación térmica a ≤ 15 kW/m². | Fachadas y separaciones con exposición a radiación moderada |
| EI | E + aislamiento térmico | Estanqueidad y aislamiento: la cara no expuesta no supera 140°C de media ni 180°C puntual. | Cortafuegos — separaciones entre sectores y evacuación |
| REI | R + E + I | Resistencia estructural + estanqueidad + aislamiento. Típico de forjados y muros. | Suelos y cubiertas de vidrio resistentes al fuego |
Los tiempos normalizados son 15, 20, 30, 45, 60, 90, 120, 180 y 240 minutos. Ejemplo: EI 60 = cortafuegos con aislamiento durante 60 minutos.
DB-SI — Tiempos mínimos más habituales
Según el DB-SI, las exigencias más frecuentes en edificación son EI 30 para tabiques divisorios de sectores en viviendas, EI 60 para puertas en sectores de incendio de uso comercial/administrativo, y EI 90 o EI 120 para hospitales y grandes edificios de pública concurrencia. Los vidrios de evacuación en recorridos de salida requieren mínimo E 30.
11.4 SI-4 — Detección, control e extinción del incendio
Los edificios deben disponer de los equipos e instalaciones de protección contra incendios que se indican en la tabla 1.1 del DB-SI. En mamparas y divisorias de vidrio que delimiten sectores de incendio es importante prever la compatibilidad con las instalaciones de rociadores (sprinklers): el vidrio debe soportar el choque térmico del agua sin romperse durante los primeros minutos.
DB-SUA — Seguridad de utilización y accesibilidad
El objetivo es reducir a límites aceptables el riesgo de que los usuarios sufran daños inmediatos durante el uso previsto de los edificios.
12.1 SUA-1 — Seguridad frente al riesgo de caídas
Resbaladicidad de suelos (UNE-EN 12633:2003)
Los suelos se clasifican en función de su valor de resistencia al deslizamiento Rd (ensayo del péndulo):
| Localización del suelo | Clase | Rd (péndulo) |
|---|---|---|
| Zonas interiores secas con pendiente < 6% | 1 | 15 < Rd ≤ 35 |
| Zonas interiores secas con pendiente ≥ 6% y escaleras | 2 | 35 < Rd ≤ 45 |
| Zonas húmedas con pendiente < 6% (terrazas, baños, duchas, cocinas...) | 2 | 35 < Rd ≤ 45 |
| Zonas húmedas con pendiente ≥ 6% | 3 | Rd > 45 |
| Zonas con grasas (cocinas industriales, aparcamientos...) | 3 | Rd > 45 |
| Zonas exteriores, piscinas | 3 | Rd > 45 |
Escaleras — alturas de barandilla (CTE DB-SU)
Las alturas mínimas de barandilla según el DB-SU son:
- 900 mm de altura mínima cuando la diferencia de cota es menor a 6 m
- 1.100 mm de altura mínima cuando la diferencia de cota es igual o superior a 6 m
- Ancho útil de tramo: 800 mm mínimo
- Altura mínima de huella: 220 mm — Contrahuella máxima: 200 mm
12.2 SUA-2 — Seguridad frente al riesgo de impacto o atrapamiento
Se limitará el riesgo de que los usuarios puedan sufrir impacto con elementos fijos o móviles del edificio.
1.3 Impacto con elementos frágiles — Clasificación UNE-EN 12600:2003
- Diferencia de cota 0,55 – 12 m: La superficie acristalada resistirá sin romper un impacto de nivel 2
- Diferencia de cota ≥ 12 m: La superficie acristalada resistirá sin romper un impacto de nivel 1
- Resto de casos: Resistirá sin romper un impacto de nivel 3 o tendrá rotura de forma segura
- Puertas, duchas y bañeras: Vidrio laminado o templado que resista sin rotura un impacto de nivel 3

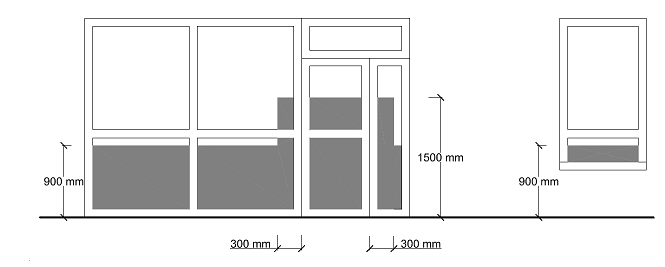

Áreas con riesgo de impacto (figura SU-1.2)
- Puertas: Área entre el suelo, 1.500 mm de altura y la anchura de la puerta más 300 mm a cada lado
- Paños fijos: Área entre el suelo y una altura de 900 mm
Figura SU-1.2 — Áreas con riesgo de impacto
Área de exposición al riesgo de impacto
DB-HR — Protección frente al ruido
Aprobado mediante Real Decreto 1371/2007, de 19 de octubre. El objetivo consiste en limitar, dentro de los edificios y en condiciones normales de utilización, el riesgo de molestias o enfermedades que el ruido pueda producir a los usuarios.
Las exigencias del DB-HR se aplican a: edificios de uso residencial (público y privado), uso sanitario (hospitalario y ambulatorio), uso docente y uso administrativo.
Ruido aéreo
Ruido por impacto
Vías de transmisión
Tipos de recintos y exigencias de aislamiento
El DB-HR distingue entre recintos protegidos (dormitorios, salones, aulas, consultas), recintos habitables (cocinas, baños, pasillos) y recintos de instalaciones. Las exigencias de aislamiento se fijan según los recintos colindantes:

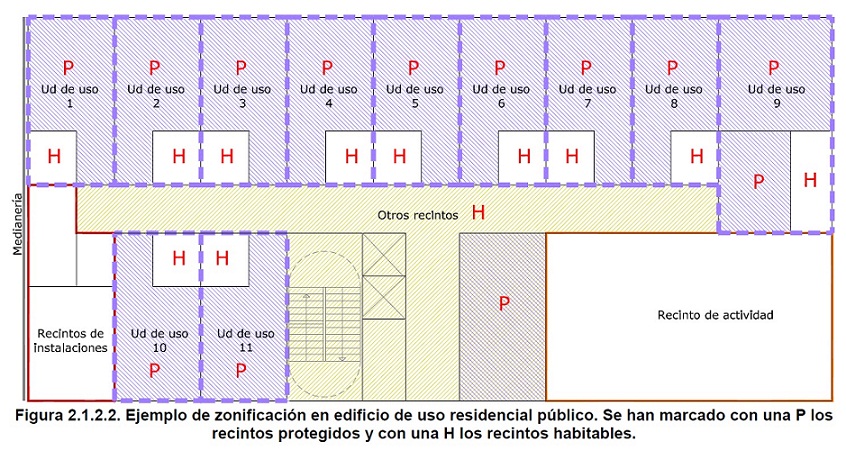

Zonificación del edificio — tipos de recintos

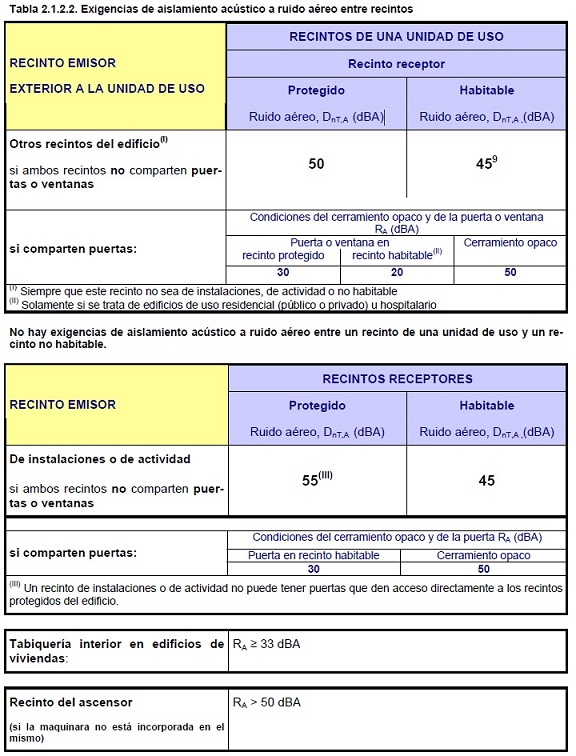

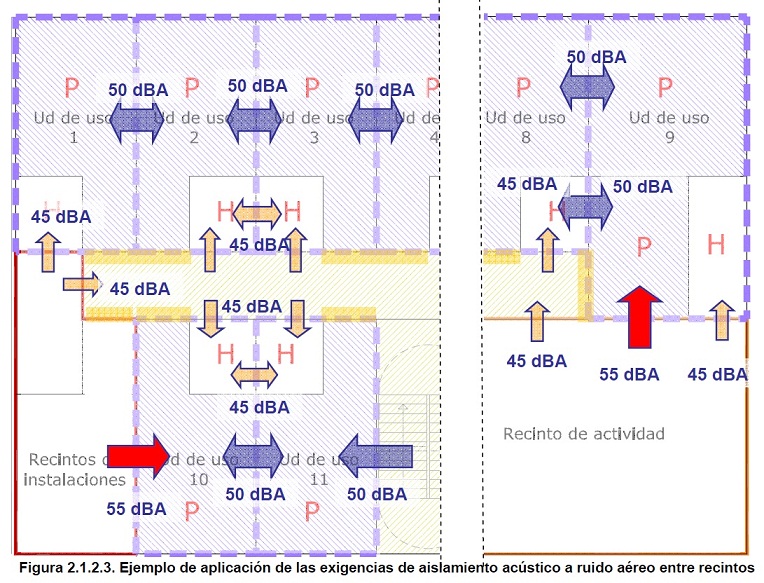

Exigencias de aislamiento entre recintos (DB-HR tabla 2.1)
Tabla de aislamiento acústico aéreo entre recintos (DB-HR)
Índices de aislamiento acústico
- DnT,A (dBA) — Diferencia de niveles estandarizada ponderada A: evalúa el aislamiento a ruido aéreo entre recintos. No es el mismo que RA del elemento constructivo.
- D'2M,nT,a,tr — Evalúa el aislamiento a ruido aéreo entre un recinto y el exterior (fachadas). Distinto de RA,tr del elemento de fachada.
- RA (dBA) — Índice global de reducción acústica a ruido aéreo del elemento constructivo (laboratorio).
- RA,tr (dB) — Índice global de reducción acústica para ruido de tráfico (ponderado curvas de referencia de tráfico).

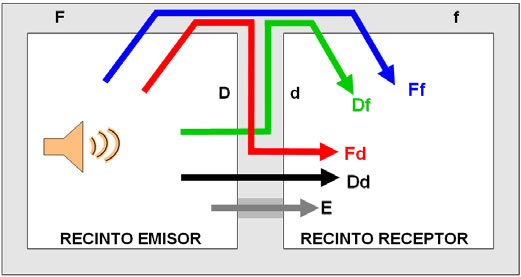

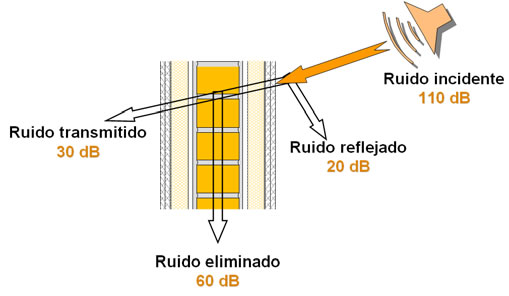

Reflexión, absorción y transmisión de la energía acústica en una partición
Índice de ruido día Ld — Zonificación
Las exigencias de aislamiento frente al ruido exterior se fijan en función del índice de ruido día, Ld. Valores por defecto según tipo de área acústica (RD 1367/2007):
| Área | Tipo de uso | Ld (dBA) |
|---|---|---|
| A (residencial) | Predominio de uso residencial | 60 |
| E | Sanitario, docente, cultural — especial protección | 60 |
| C | Recreativo y de espectáculos | 73 |
| D | Terciario (distinto de C) | 70 |
| B | Industrial | 75 |
| F | Infraestructuras de transporte | — |
Tabla de aislamiento acústico entre recintos (DB-HR)

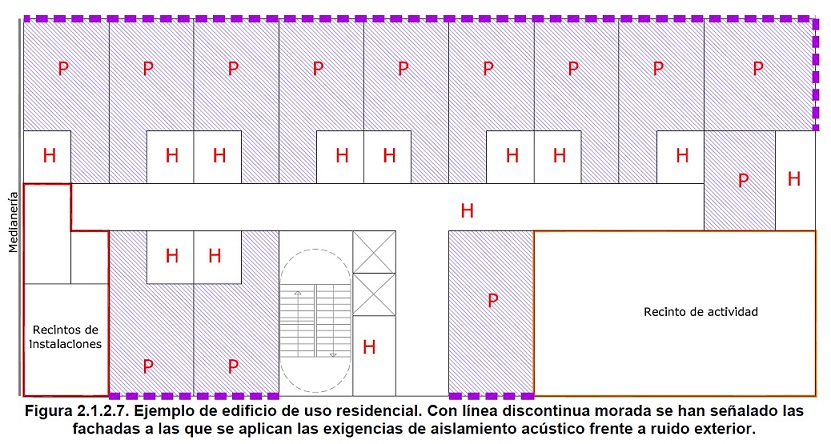

Zonificación del edificio — aislamiento frente al exterior
Fachadas — Huecos y parte ciega (tabla DB-HR 3.4)
Las ventanas suelen ser los elementos de menor aislamiento acústico y limitan el aislamiento del conjunto. Para porcentajes de huecos habituales del 30–40%, el aislamiento máximo alcanzable es solo 4–5 dB mayor que el de la ventana.

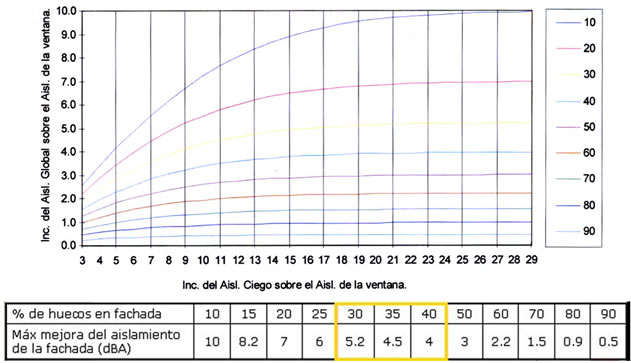

Mejora máxima del aislamiento según porcentaje de huecos

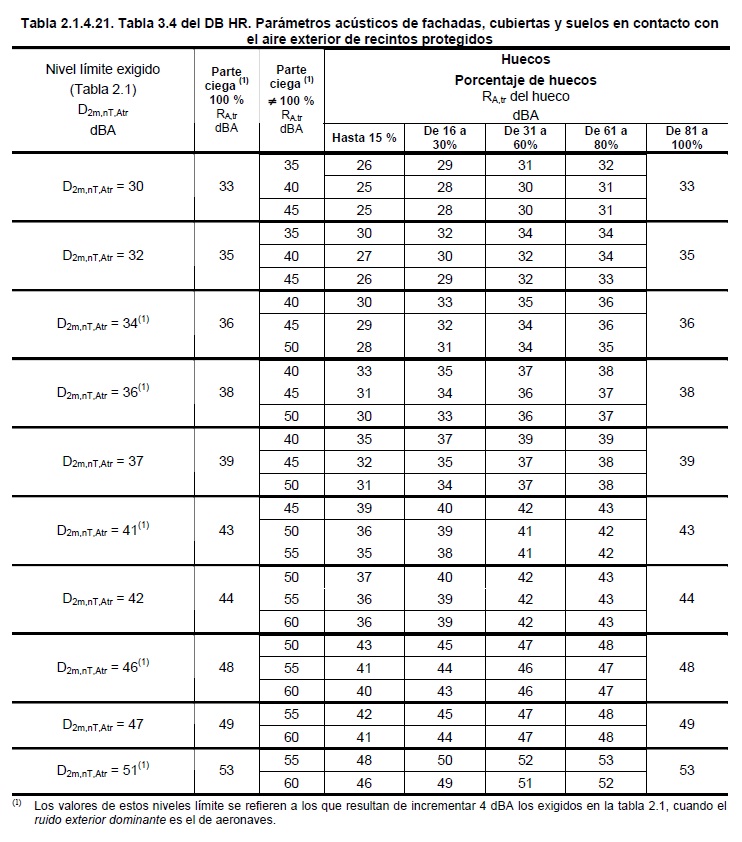

Parámetros acústicos mínimos de huecos y parte ciega (tabla DB-HR 3.4)

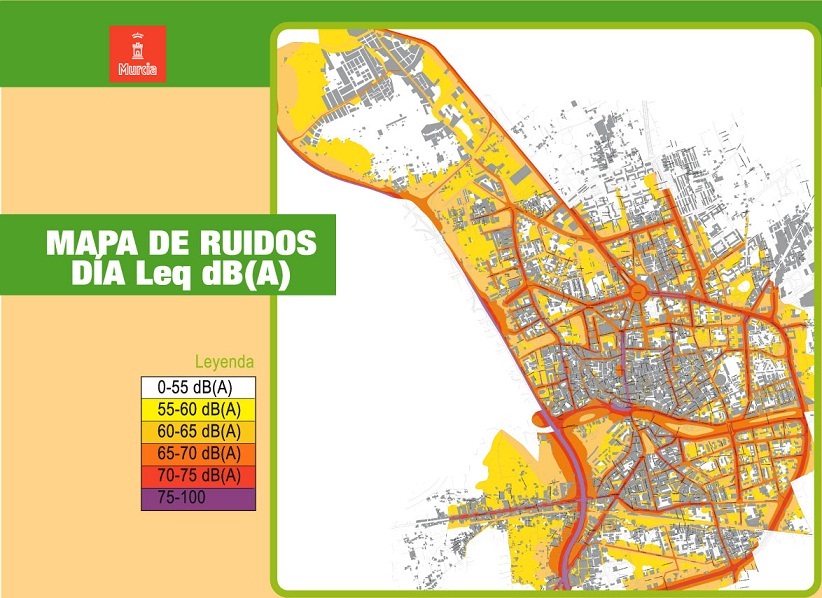

Mapas acústicos municipales — Ld efectivo
Para conocer el Ld real de una localización concreta, los municipios elaboran mapas acústicos que reflejan los niveles medidos o modelizados. En ausencia de mapa oficial aprobado, se aplican los valores por defecto de la tabla anterior según tipo de área.
Ejemplo de mapa acústico municipal — zonificación Ld por áreas
Selección de vidrio para cada nivel de aislamiento acústico
La ventana es el punto débil acústico de una fachada. Para porcentajes de huecos del 30–40%, el aislamiento global está limitado por el RA,tr de la ventana. Orientación de composiciones por nivel de exigencia:
| RA,tr necesario (dB) | Composición orientativa | Gama GLASSCOR |
|---|---|---|
| ≤ 30 dB | 4/12/4 — doble vidrio estándar | CLIMAGLAS básico |
| 32–35 dB | 4/16/6 — vidrios asimétricos | CLIMAGLAS GALAXY |
| 36–40 dB | 33.1/16/4 — laminado asimétrico | ACUSTICID + CLIMAGLAS |
| 41–45 dB | 44.2/20/6 — laminado acústico PVB | ACUSTICID PLUS |
| > 45 dB | Triple vidrio o vidrio + cámara de aire + vidrio | ACUSTICID PREMIUM |
Los valores RA,tr son aproximados para vidrio sin marco. El aislamiento final del hueco (D'2M,nT,a,tr) depende también del marco y la permeabilidad al aire.
DB-HE — Exigencias básicas de ahorro de energía
El objetivo es conseguir un uso racional de la energía necesaria para la utilización de los edificios, reduciendo a límites sostenibles su consumo y consiguiendo que una parte proceda de fuentes renovables. El DB-HE fue revisado íntegramente en 2019 mediante el RD 732/2019, siendo el documento básico más afectado por la actualización del CTE.
14.1 HE-0 — Limitación del consumo energético (nuevo en CTE 2019)
Introducido en la revisión de 2019, el HE-0 establece un límite máximo al consumo de energía primaria no renovable del edificio expresado en kWh/m²·año, calculado en función del uso del edificio y la zona climática. Es el primer indicador global de consumo del CTE (antes solo se limitaban parámetros parciales de la envolvente).

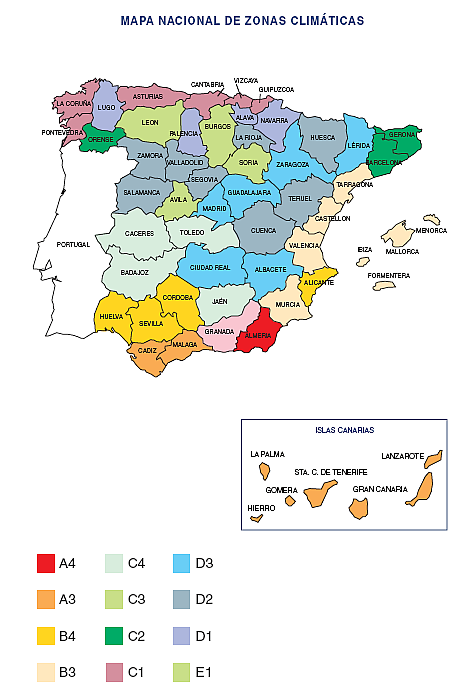

- Edificios de viviendas: el límite depende de la zona climática de invierno (A–E). Zonas más frías → límite más estricto.
- Otros usos: límites diferenciados para edificios terciarios, sanitarios y docentes.
- El cálculo exige modelado energético completo (herramientas como HULC o CE3X). El vidrio influye directamente en la demanda de calefacción (U) y refrigeración (factor solar g).
Impacto del vidrio en HE-0
En zonas frías (D, E) la transmitancia U del hueco domina el consumo de calefacción: pasar de un doble vidrio básico (Ug = 2,8 W/m²K) a un doble bajo-emisivo (Ug = 1,1 W/m²K) puede reducir la demanda de calefacción un 15–25%. En zonas cálidas (A, B) el factor solar g controla el consumo de refrigeración: un vidrio selectivo con g = 0,20 frente a g = 0,60 puede reducir la demanda de refrigeración un 30–40%.
15.1 HE-1 — Limitación de demanda energética
Los edificios dispondrán de una envolvente de características tales que limite adecuadamente la demanda energética en función del clima de la localidad y el uso del edificio. La envolvente térmica depende de:
- Transmitancia térmica de huecos UH (W/m²K) — cuanto menor, mejor aislamiento térmico
- Factor solar modificado de huecos FH — control de la ganancia solar
- Factor solar modificado de lucernarios FL
Transmitancia máxima de huecos (vidrios y marcos) U en W/m²K
| Cerramiento | Zona A | Zona B | Zona C | Zona D | Zona E |
|---|---|---|---|---|---|
| Vidrios y marcos | 5,70 | 5,70 | 4,40 | 3,50 | 3,10 |
Valores de referencia del DB-HE para huecos. La revisión de 2019 (RD 732/2019) establece límites más estrictos en todas las zonas — consultar la tabla 2.3 del DB-HE vigente para los valores actualizados. Como orientación: zona D y E requieren doble vidrio bajo-emisivo con argón; zona E puede precisar triple vidrio.
Se establecen 12 zonas climáticas identificadas mediante una letra (división de invierno) y un número (división de verano). La zona climática se obtiene de la tabla en función de la diferencia de altura entre la localidad y la capital de provincia.
Tabla de zonas climáticas Tablas de demanda energética
Zonas climáticas peninsulares — CTE DB-HE
15.2 HE-1 — Factor solar máximo de huecos FH
Junto con la transmitancia U, el CTE limita la ganancia solar a través de los huecos. El factor solar modificado FH del conjunto (vidrio + marco + protecciones) no debe superar el valor máximo según zona climática de verano y porcentaje de huecos:
| Zona verano | Huecos <20% | Huecos 20–40% | Huecos 40–60% | Huecos >60% |
|---|---|---|---|---|
| 1 (baja radiación) | — | — | — | — |
| 2 | 0,60 | 0,45 | 0,35 | 0,28 |
| 3 | 0,50 | 0,35 | 0,28 | 0,22 |
| 4 (alta radiación) | 0,38 | 0,28 | 0,22 | 0,17 |
El FH combina el factor solar del vidrio (g), el del marco y el de protecciones exteriores (lamas, voladizos). Consultar DB-HE tabla 2.2 para valores exactos. Zona de verano identificada por el número en la codificación climática (ej. B3 → verano 3).
Control solar GLASSCOR
Los vidrios CLIMAX SUN y CONTRALUX HP alcanzan factores solares g de 0,20–0,27, permitiendo cumplir zonas 3 y 4 sin protecciones exteriores adicionales, incluso con porcentajes de huecos elevados.
Calculadora de zona climática CTE
Mini-calculadora Uw de hueco
Guía rápida de selección por zona climática
| Zona CTE | Ejemplo municipios | Prioridad | Composición recomendada | Gama GLASSCOR |
|---|---|---|---|---|
| A (ej. Almería, Sevilla) | Costa sur | Control solar (refrigeración) | 4/12/4 bajo-emisivo + selectivo | CONTRALUX HP · CLIMAX SUN |
| B (ej. Murcia, Alicante) | Costa levante | Control solar + algo de U | 4/16/4 argón + bajo-emisivo selectivo | CLIMAX E · CLIMAGLAS TOP |
| C (ej. Barcelona, Málaga) | Interior/litoral norte | U + control solar | 4/16/4 argón + bajo-emisivo | CLIMAGLAS TOP · GALAXY |
| D (ej. Madrid, Zaragoza) | Meseta interior | U bajo (calefacción) | 4/16/4 argón + Ug=1,1 + warm-edge | CLIMAGLAS TOP Premium |
| E (ej. Vitoria, Burgos) | Norte frío | U mínimo posible | Triple vidrio o 4/20/4 Ug≤0,7 | CLIMAGLAS TRIPLE |
DB-SE-AE — Acciones en la edificación
El objetivo es asegurar que el edificio tiene un comportamiento estructural adecuado frente a las acciones e influencias previsibles. El vidrio está afectado principalmente por las acciones variables del punto 3.
3.1 Sobrecarga de uso — vidrio pisable
Pesos de todo lo que puede gravitar sobre el edificio por razón de su uso:
| Cat. | Uso | Subcategoría | Carga uniforme kN/m² | Carga concentrada kN |
|---|---|---|---|---|
| A | Residencial | A1 — Viviendas y habitaciones | 2 | 2 |
| A2 — Trasteros | 3 | 2 | ||
| B | Administrativo y oficinas | 2 | 2 | |
| C | Acceso público | C1 — Mesas y sillas (colegios, cafés...) | 3 | 4 |
| C2 — Asientos fijos (teatros, iglesias...) | 4 | 4 | ||
| C3 — Sin obstáculos (vestíbulos, museos...) | 5 | 4 | ||
| C4 — Gimnasio y actividades físicas | 5 | 7 | ||
| C5 — Aglomeración (estadios, conciertos) | 5 | 4 | ||
| D | Comercial | D1 — Locales comerciales | 5 | 4 |
| D2 — Supermercados / grandes superficies | 5 | 7 | ||
| E | Tráfico y aparcamiento vehículos ligeros (<30 kN) | 2 | 20 | |
| F | Cubiertas transitables acceso privado | 1 | 2 | |
| G | Cubiertas conservación | G1 — Inclinación < 20° | 1 | 2 |
| G1 — Cubiertas ligeras sobre correas | 0,4 | 1 | ||
| G2 — Inclinación > 40° | 0 | 2 | ||
3.2 Acciones sobre barandillas y elementos divisorios
La estructura propia de barandillas, petos, antepechos y quitamiedos debe resistir una fuerza horizontal uniformemente distribuida, aplicada a 1,2 m o sobre el borde superior del elemento si está a menos altura:
| Categoría | Uso | Fuerza horizontal kN/m |
|---|---|---|
| A | Zonas residenciales | 0,8 |
| B | Administrativo y oficinas | 0,8 |
| C1, C2 | Acceso público (mesas, sillas, asientos fijos) | 0,8 |
| C3 | Sin obstáculos (vestíbulos, museos) | 1,6 |
| C4 | Gimnasio | 1,6 |
| C5 | Aglomeración (estadios, conciertos) | 3,0 |
| D1, D2 | Comercial | 0,8 |
| E | Tráfico y aparcamiento | 1,6 |
| F | Cubiertas transitables privadas | 1,6 |
3.3 Viento — qe = qb · ce · cp
La acción del viento se expresa como:
qb = Presión dinámica del viento. Valores por zonas del mapa: Zona A: 0,42 kN/m² — Zona B: 0,45 kN/m² — Zona C: 0,52 kN/m²
ce = Coeficiente de exposición (altura y entorno). Para z ≤ 200 m: ce = F·(F + 7k); F = k·ln(max(z,Z)/L)
| Grado aspereza | k | L (m) | Z (m) |
|---|---|---|---|
| I — Borde del mar (5 km agua) | 0,156 | 0,003 | 1,0 |
| II — Terreno rural llano | 0,17 | 0,01 | 1,0 |
| III — Rural accidentado o con obstáculos aislados | 0,19 | 0,05 | 2,0 |
| IV — Zona urbana, industrial o forestal | 0,22 | 0,3 | 5,0 |
| V — Centro negocios grandes ciudades | 0,24 | 1,0 | 10,0 |
cp = Coeficiente eólico o de presión (valor negativo = succión), dependiente de la forma y orientación de la superficie.

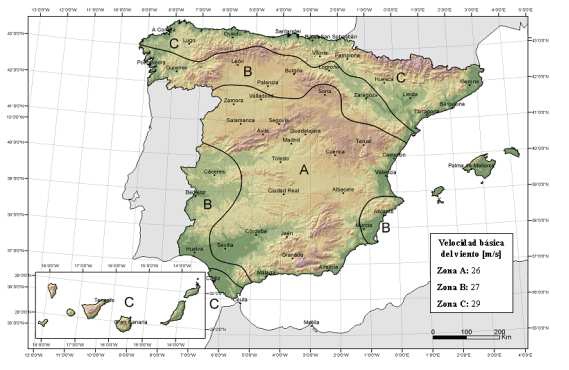

Mapa de zonas eólicas — DB-SE-AE
Coeficiente eólico para fachada vertical
3.4 Cálculo del vidrio bajo carga lateral — EN 16612 y EN 1288
El DB-SE-AE proporciona las acciones (viento, nieve, uso), pero el dimensionado del vidrio como elemento estructural se realiza con las normas europeas específicas. La norma de referencia actual es UNE-EN 16612:2019, que sustituyó al antiguo método basado en EN 13474 y fue publicada en 2019:
- UNE-EN 16612:2019 — Dimensionado de vidrio bajo carga lateral: método de cálculo para placas de vidrio monolítico, laminado y doble acristalamiento sometidas a carga de viento, uso y nieve. Define tensiones de diseño características fk y coeficientes parciales de seguridad γM.
- UNE-EN 16613:2019 — Vidrio laminado: determinación de las propiedades mecánicas y comportamiento de la lámina intermedia bajo carga.
- UNE-EN 1288-3 — Determinación de la resistencia a flexión del vidrio: método del doble anillo sobre anillo.
- ETAG 002 / EAD 090062 — Sistemas de acristalamiento estructural (SSGS): dimensionado del cordón de silicona estructural en fachadas de vidrio pegado.
Donde kmod = factor de duración de carga, ksp = factor de prestaciones del vidrio (según tipo: float, templado, laminado), fg,k = resistencia característica a tracción (45 MPa float, 120 MPa templado), γM = coeficiente parcial de material.
3.5 Nieve — qn = μ · Sk
En cubiertas planas de edificios de pisos en localidades a altitud inferior a 1.000 m, es suficiente considerar una carga de nieve de 1,0 kN/m². En otros casos:
Zonas climáticas de invierno

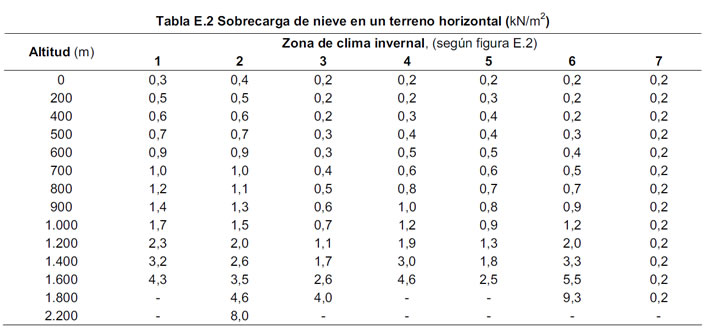

Tabla Sk — carga de nieve por altitud y zona climática

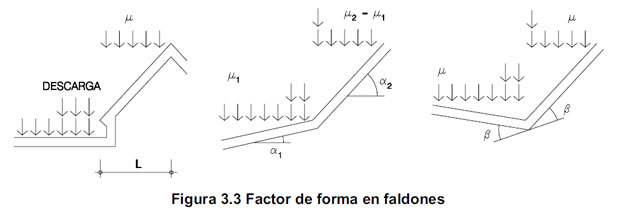

Coeficiente de forma μ — faldones de cubierta
GLASSCOR — soluciones certificadas para cada exigencia del CTE
Asesoramiento técnico completo para arquitectos, ingenieros y constructores.
Identificamos el vidrio y el sistema correcto para cada normativa y edificio.
