U-GLAS

Vidrio impreso en "U"

Definición

U-Glas es un vidrio impreso, translúcido o claro de superficie texturada, armado y sin armar, que presenta forma de "U", forma que le confiere una gran rigidez para la construcción de tabiques y cerramientos sin necesidad de intercalar perfilería metálica adicional, simplemente un bastidor metálico perimetral.
U-Glas armado lleva un refuerzo de 8 hilos longitudinales de acero inoxidable en el interior del vidrio, protegidos de riesgo de corrosión, que permite su instalación en zonas húmedas, sin preparación previa. Su gran rigidez y buena estanqueidad aseguran una gran utilización en acristalamientos exteriores. Esta armadura confiera al U-Glas Armado una mayor seguridad, impidiendo el desprendimiento de vidrio en caso de rotura, factor muy importante si hablamos de fachadas al exterior con paso de gente, cubiertas o lucernarios. Además, la armadura confiere un mejor comportamiento al producto ante el fuego, retardando su propagación. Puede pintarse y templarse. U-Glas también admite un ligero mateado a la arena para difuminar mejor la luz.

uglascolor
Tipos de superficie
504 Perl CLARISSIMO
Tratamientos:

U-GLAS EXTRACLARO, es un vidrio de bajo contenido en hierro, su característica principal es su alta transmisión luminosa del 90%, así como, buen factor de transmisión energética del 88%. Además tiene la cualidad de tener un color más blanco y menos verdoso que el U-GLAS estándar. Este producto es preferido por los arquitectos y diseñadores, sobre todo si el vidrio va a ser mateado a la arena o pintado a color.

U-GLAS SECURCID, es un vidrio templado térmicamente, que incrementa la resistencia a choque térmico hasta 150 K, que comparado a un vidrio U-GLAS no templado (40K), disminuye sensiblemente la posibilidad de fractura por choque térmico, así como, incrementa la resistencia al impacto de una bola, mejorando sus propiedades de seguridad. También es aplicable la prueba de Heat Soak Test, para reducir las roturas espontáneas debidas al sulfuro de níquel.

U-GLAS LOWE Bajo emisivo, es un vidrio de baja emisividad. Llamamos  emisividad a la  transmisión de energía  cedida por un vidrio hacia  una zona más fría, es decir, la perdida calorífica de una  estancia hacia el exterior  producida por el calentamiento del vidrio interior y su irradiación hacia la zona exterior mas fría.
Los vidrios de baja emisividad están tratados con capas de plata, que es de todos los metales, el de menor emisividad. Esto se hace con el fin de atenuar las pérdidas caloríficas al exterior y para conseguir reducir en varios grados la temperatura de la calefacción, con el considerable ahorro de energía en que esto se traduce.

El valor U para la composición de arriba de 83 mm de grosor es de 1,3 w/m2 K y factor solar g es del 51%.

El valor U para la composición de abajo de 164 mm de grosor es de 0,92 W/m2K y el factor solar g es de 51%

U-GLAS OPACID, es un vidrio U-GLAS pintado mediante pinturas frías, pudiendo obtener vidrios translúcidos o totalmente opacos.

U-GLAS NOVOSEDA, es un vidrio U-GLAS mateado a la arena que difumina mejor la luz del sol.

Dimensiones, tamaños, peso
ancho perfil en mm alto de ala en mm grosor vidrio en mm Kg./m2 Kg./ml
232 41 6 19,5 4,5
262 41 6 19 5,0
331 41 6 18,2 6,0
232 60 7 25,5 6,0
262 60 7 24,6 6,5
331 60 7 23,5 7,7

Longitud de fabricación: 1000 a 7000 mm.
Anchura de fabricación: 232, 262, 331 y 498 mm. (dimensión exterior)
Espesor: 6 o 7 mm.
Altura del ala (dimensión exterior): 41 y 60 mm.

Aplicaciones

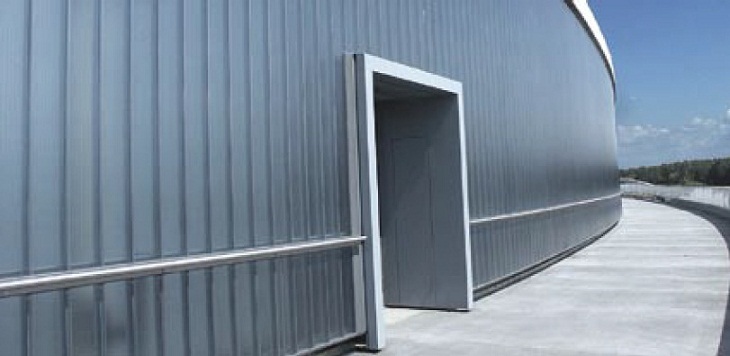

U-Glas puede ser instalado a modo de cerramiento simple o doble cerramiento aislante (cámara).
Se utiliza para la realización de tabiques y cerramientos, planos y con formas poligonales, y en todas las instalaciones donde se requiere un alto nivel de luminosidad: edificios de oficinas, hoteles, centros comerciales, tiendas, descansillos de escaleras, lucernarios, halls de empresas, almacenes, garajes.

Con objeto de conseguir una ventilación adecuada, es posible la combinación del perfil U-GLAS con ventanas practicables, mediante la utilización de perfiles metálicos especialmente diseñados para ello.

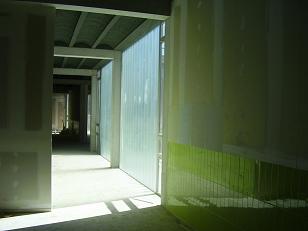

También es posible la utilización de U-GLAS en interiores de los edificios como separador de ambientes.

Hospital Virgen de la Vega (Murcia)
Sistemas de colocación
U-Glas mateado

La estanqueidad del conjunto está asegurada mediante sellado de silicona. En el perímetro del hueco se han de colocar calzos de poliestireno y sellado elástico.

Perimetrálmente el perfil U-Glas se coloca en bastidores de chapa galvanizada o de aluminio. También es posible instalarlo en galce de hormigón, a condición de que esté calibrado y recubierto de una pintura compatible con el sellante utilizado.

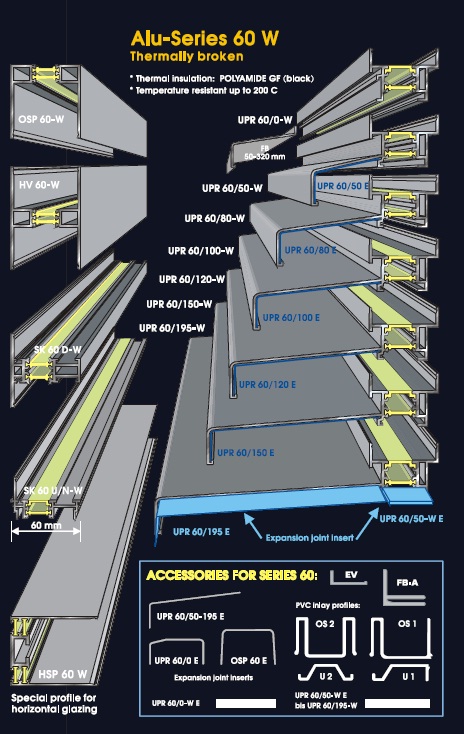

También disponemos de dos series de aluminio para colocación del perfil U-GLAS de 60 y 83 mm de ancho, con o sin rotura de puente térmico. Estos perfiles, de fabricación alemana, contemplan todos los posibles sistemas de montaje, además de la posibilidad de incluir un vierte aguas.

Propiedades

Acústicas, el índice global de reducción acústica Rw del U-Glas, (valor en decibelios de la curva de referencia, a 500 Hz, ajustada a los valores experimentales del índice de reducción acústica, R según el método especificado en la UNE EN ISO 717 – 1), con el cual poder comprobar si se cumple lo establecido en el documento básico DB-HR de protección frente al ruido en la edificación del Código Técnico de la Edificación, es:

    • cerramiento simple: Rw = 20 a 23 dB,
    • cerramiento doble:
      • 262/41-262/41 Rw = 42 dB y Rw,r = 40 dB
      • 262/60-262/60 Rw= 43 dB y Rw,r = 41 dB
    A partir de este índice, podemos calcular el Índice global de reducción acústica, ponderado A, de un elemento constructivo, RA: que es la valoración global, en dBA, del índice de reducción acústica, R, para un ruido incidente rosa normalizado, ponderado A. De forma aproximada puede considerarse que RA = Rw + C.

Seguridad, U-Glas no está ensayado respecto a la norma UNE EN 12600 ya que un vidrio colado recocido no puede considerarse seguro en su forma de rotura y no debe ser empleado en aquellas apliaciones donde exista riesgo de corte en caso de rotura y tampoco cumple lo establecido en el documento básico DB-SUA de Exigencias básicas de seguridad de utilización y accesibilidad del Código Técnico de la Edificación en su apartado SUA-2. Para poder cumplir este apartado del Código técnico es necesario utilizar SECURCID U-Glas vidrio templado térmicamente, o bien colocar una barandilla de protección según estable el propio Código Técnico. La utilización de U-Glas armado es válida para impedir que, en caso de rotura, los trozos de vidrio caigan y puedan cortar a personas.

Hay que tener en cuenta que U-GLAS soporta 40 grados de diferencia de temperatura antes de romper por choque térmico, si estimamos que puedan existir diferenciales de temperatura aun mayores, deberemos utilizar SECURCID U-Glas, elevando el diferencial a 170 grados.

Térmicas

  • Cerramiento simple:
    • Coeficiente  U= 5,7 W / ( m2 K)
    • Factor Solar g= 80%
  • Cerramiento doble 262/41-262/41:
    • Coeficiente  U= 2,8 W / ( m2 K)
    • Factor solar g= 70%
  • Cerramiento doble 262/41 bajo emisivo-262/41:
    • Coeficiente  U= 1,8 W / ( m2 K)
    • Factor solar g=60%

Todos estos valores son aproximados, los valores finales dependerán de sistema de colocación utilizado.

  • Transmisión luminosa:
    • Cerramiento simple: 75% aprox..
    • Cerramiento doble 262/41-262/41: 60% aprox..
  • Carga del viento:Para una colocación de los perfiles U-GLAS verticalmente, y para cumplir lo establecido en el documento básico DB-SE-AE de seguridad estructural acciones en la edificación del Código Técnico de la Edificación, tendremos en cuenta, las siguientes tablas, que indican la dimensión máxima de utilización en función de la carga de viento (N/m2) y en función del sistema de montaje empleado:
Perfil en línea o peine, con ala hacia el interior del edificio
Carga viento 232/41 262/41 331/41 232/60 262/60 331/60
kN/m  L (m) L (m) L (m) L (m) L (m) L (m)
0,5 2,68 2,53 2,27 4,23 3,99 3,6
0,6 2,45 2,31 2,07 3,87 3,66 3,29
0,7 2,27 2,13 1,92 3,58 3,39 3,05
0,8 2,12 2 1,8 3,33 3,17 2,85
0,9 2 1,88 1,69 3,16 2,99 2,69
1 1,9 1,79 1,61 2,99 2,83 2,55
1,2 1,73 1,63 1,47 2,73 2,59 2,33
1,4 1,6 1,51 1,36 2,53 2,4 2,15
1,6 1,49 1,41 1,27 2,37 2,24 2,01
1,8 1,41 1,33 1,2 2,23 2,11 1,9
2 1,34 1,26 1,14 2,12 2 1,8
3 1,09 1,03 0,93 1,73 1,64 1,47
Perfil en cámara
Carga viento 232/41 262/41 331/41 232/60 262/60 331/60
kN/m  L (m) L (m) L (m) L (m) L (m) L (m)
0,5 3,77 3,57 3,21 5,96 5,65 5,08
0,6 3,46 3,26 2,93 5,47 5,17 4,65
0,7 3,2 3,02 2,72 5,06 4,79 4,31
0,8 2,98 2,82 2,54 4,71 4,46 4,03
0,9 2,83 2,66 2,39 4,46 4,22 3,8
1 2,68 2,53 2,27 4,23 3,99 3,6
1,1 2,56 2,41 2,17 4,02 3,82 3,44
1,2 2,45 2,31 2,07 3,85 3,64 3,29
1,3 2,35 2,21 1,99 3,71 3,51 3,16
1,4 2,27 2,13 1,92 3,58 3,39 3,05
1,5 2,19 2,06 1,85 3,46 3,27 2,94
1,6 2,12 2 1,8 3,33 3,17 2,85
1,7 2,06 1,94 1,74 3,25 3,07 2,76
1,8 2 1,88 1,69 3,16 2,99 2,69
1,9 1,94 1,83 1,65 3,07 2,91 2,61
2 1,9 1,79 1,61 2,99 2,83 2,55
2,2 1,8 1,7 1,53 2,84 2,69 2,42
2,4 1,73 1,64 1,47 2,73 2,59 2,33
2,6 1,66 1,57 1,41 2,63 2,49 2,23
2,8 1,6 1,51 1,36 2,53 2,4 2,15
3 1,55 1,46 1,32 2,44 2,31 2,08
Perfil en greca
Carga viento 262/41
kN/m L (m)
0,5 3,5
0,6 3
0,7 2,75
0,8 2,6
0,9 2,4
1 2,3
1,1 2,2
1,2 2,1
1,3 2
1,4 1,9
1,5 1,8
1,6 1,7
